INFR8023 Laagspannings-kortsluitset – 8 kA/1s

INFR8023
Laagspanningskortsluitingssets - kortsluitingsbeveiliging 1 kV voor zekering-schakelaars
De kortsluitset is ontworpen voor het kortsluiten en aarden van circuits in onderstations en
 transformatorstations met een spanning tot 1000 V bij een frequentie van 50 Hz. De set bestaat uit
drie lijnklemmen, een aardingsklem, kortsluitkabels en een isolatiestaaf, waarmee de klemmen
veilig kunnen worden gemonteerd en vastgedraaid. De kortsluitset is typegekeurd en voldoet aan EN 61230
De kortsluitingsset wordt in een koffer geleverd.
Nominale kortsluitstroom: 8 kA/1s     35mm2
Lengte van de kortsluitkabel: 0,8 m
Lengte van de aardingskabel: 1,5 m

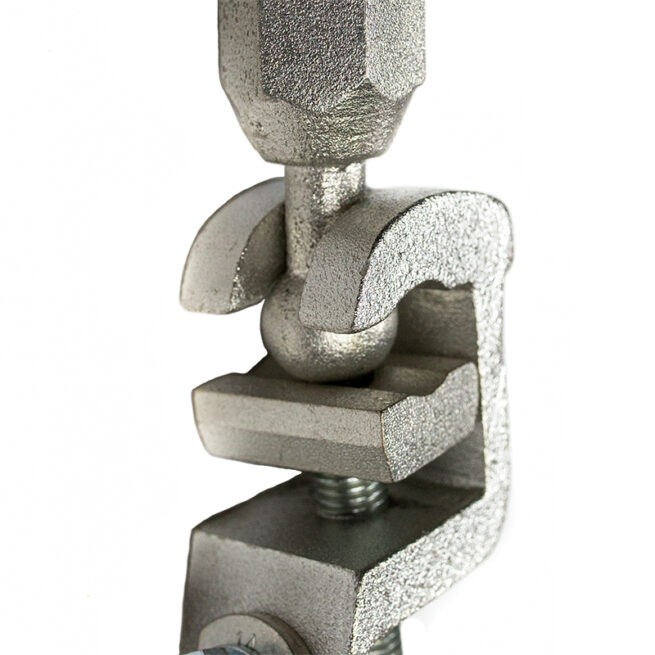

De lijnklem kan worden aangesloten op:

Kortsluitpunt: Ø 20 mm
Platte rail tot: ≠ 20 mm
Rondgeleider: Ø 5 – 20 mm
T-punt: Ø 15 mm
De aardingsklem kan worden aangesloten op:

Kortsluitpunt: Ø 20 mm
Platte rail tot: ≠ 20 mm
Rondgeleider: Ø 5 – 20 mm
T-punt: Ø 15 mm

Bedieningstok
1 stuk
Lengte: 0,45 m
